Блок управления отоплением ВС10-02

Универсальный каскадный погодозависимый блок управления подходит для любых типов котлов любых производителей.

Позволяет управлять:

Двумя контурами отопления (смесительный клапан + насос)

Контуром ГВС (насос или смесительный клапан + насос)

Каскадом до 5 отопительных аппаратов включительно

В комплекте идут все необходимые датчики температуры и кронштейны для монтажа на стену, монтажную панели или дин-рейку

Отправить заявку

Блок управления отоплением ВС10-02

Техническая поддержка

Универсальный погодозависимый блок управления подходит для любых типов котлов любых производителей

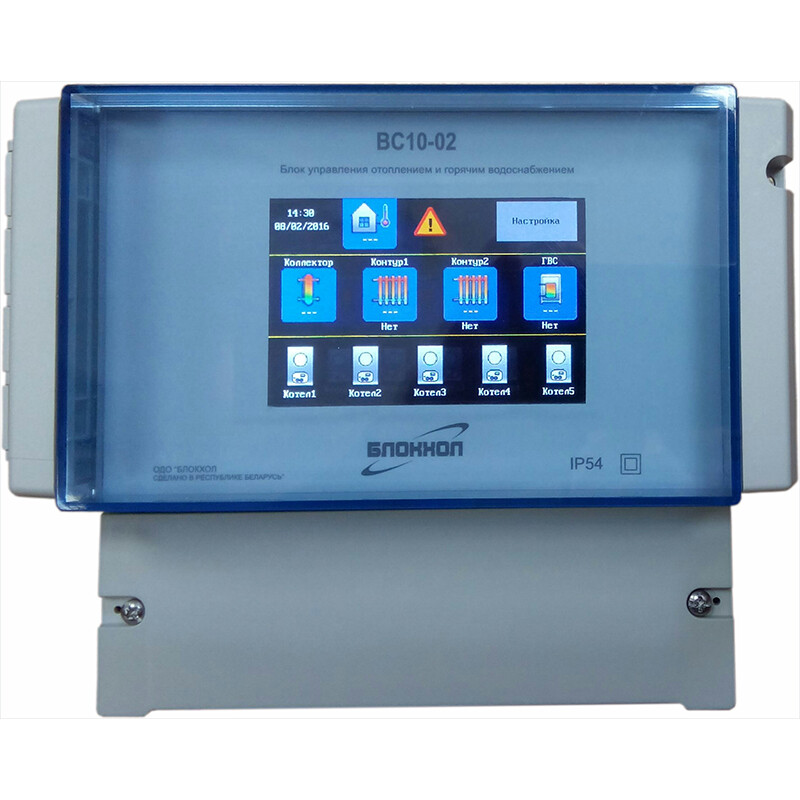

Большой информативный экран тачскрин на котором отображается реальный режим работы каждого контура отопления и текущие состояние всех измеряемых параметров

Простые и понятные настройки

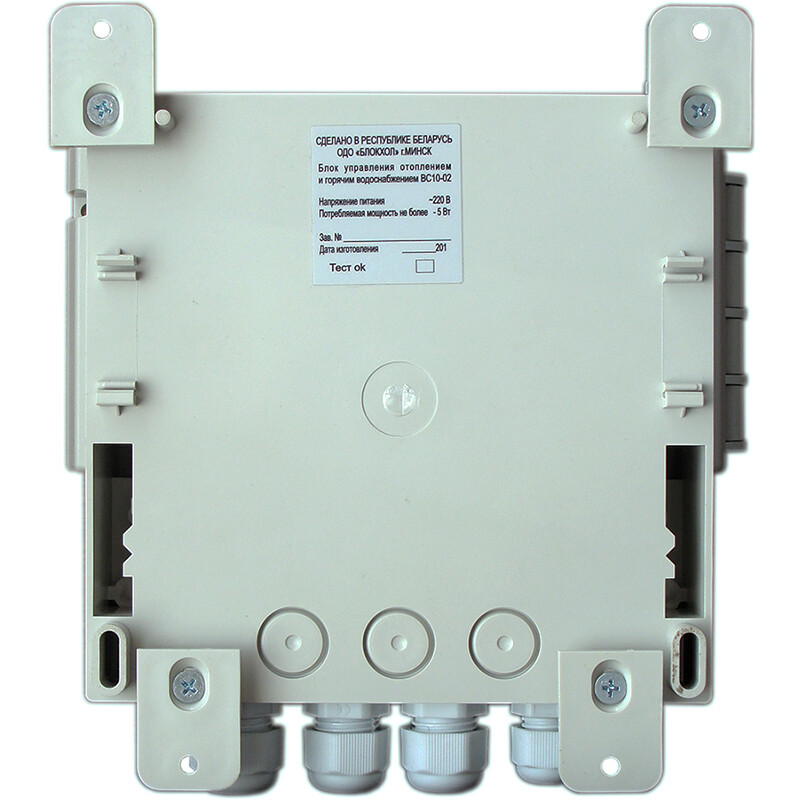

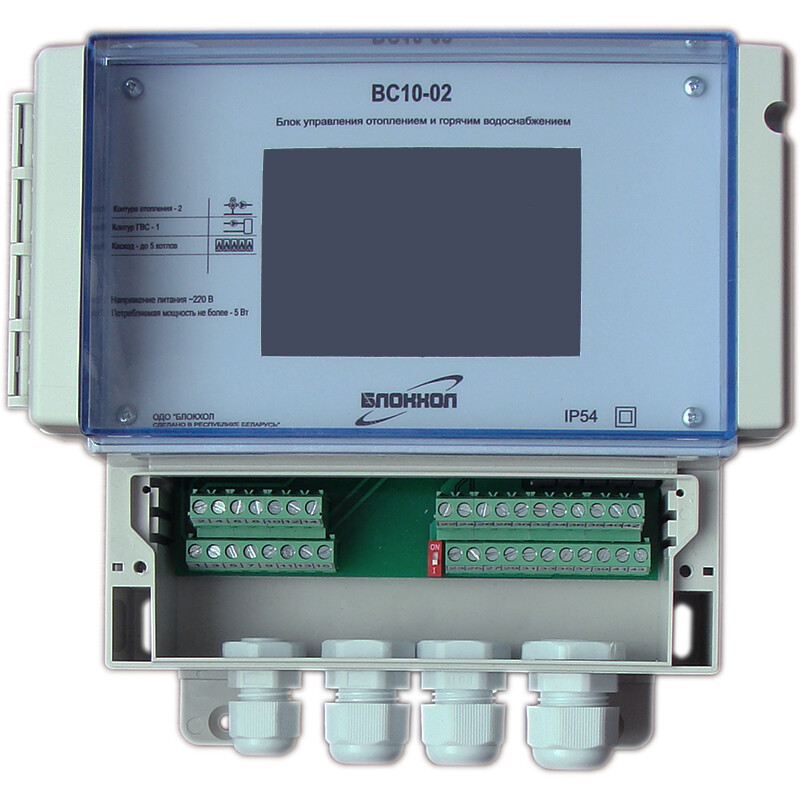

Прочный корпус имеет степень защиты IP54. Крепится как на DIN-рейку, так и на стену. Удобное подключение

Режим тестирования, который позволяет в ручном режиме проверить правильное подключение и корректную работу насосов, смесительных клапанов, котлов и датчиков

Универсальная автоматика ВС10-02, предназначена для погодозависимого управления системой отопления содержащей:

Два контура отопления. Любой из 2-х контуров отопления может быть контуром с отопительными батареями или контуром теплого пола

Контур ГВС

Каскад до 5 отопительных аппаратов включительно

Схема подключения

Автоматика ВС10-02 так же может применяться, только для погодозависимого управления контурами отопления и контуром ГВС с помощью трехходовых клапанов, без непосредственного воздействия на отопительные аппараты.

Контроллер имеет следующие выходы:

Регулирование по каждому контуру отопления с учетом погодозависимости в соответствии с выбранным режимом (комфортное, экономичное) и временным графиком (суточным и недельным)

Подготовку горячей воды непрерывно, по требованию или в установленное время (в соответствии с суточным и недельным графиком)

Контур ГВС может управляться как с помощью насоса и трехходового клапана, так и с помощью только насоса

Возможность установки приоритета ГВС

Автоматическое включение/отключение котлов с обеспечением их равномерной наработки

При обрыве любого из датчиков или при температуре теплоносителя в любом из контуров ниже 3°С срабатывает реле аварийной сигнализации

Аварийная индикация на экране и возможность подключить внешнее устройство аварийной сигнализации (сирена и. т.п.)

Контур отопления имеет 4 режима работы:

выключен

эконом

комфорт

график

Контур ГВС имеет 4 режима работы:

выключен

график

непрерывный

требование

Комплект поставки

для Блок управления отоплением ВС10-02

Наименование	Кол-во
Контроллер управления системой отопления ВС10-02	1 шт
Датчик температуры теплоносителя	4 шт
Датчик уличной температуры	1 шт
Кабельный ввод	4 шт
Комплект креплений для монтажа на стену	1 комплект
Руководство по эксплуатации	1 шт
Упаковка	1 шт
