Блок управления К02-212-509-03

Блок управления К02-212-509-03 для шкафа сушильного ШС-80 производства ОАО "Гродторгмаш".

Серийно изготавливаемый блок, устанавливается на новые шкафы ШС-80. Обеспечивает ускоренный выход сушильного шкафа на режим.

Отправить заявку

Блок управления К02-212-509-03

Техническая поддержка

Блок управления К02-212-509-03 для шкафа сушильного ШС-80

кол-во тэнов - 2 шт.

кол-во программ - 5 шт.

Тип датчиков:

Термопарный АВЯЛ.686511.008-0.7 (700 мм)

Термопарный АВЯЛ.686511.008-1.0 (1000 мм)

Блок управления электронагревательного оборудования К02-212-509-03 предназначен для контроля и управления температурным режимом бытового и промышленного электронагревательного оборудования.

Блок является программируемым ПИД-регулятором температуры.

Поддержание температуры в рабочей зоне выполняется автоматически, исходя из среднего арифметического значения температуры 2-х датчиков, расположенных в верхней и нижней части рабочей зоны.

Имеется таймер выдержки времени, после выхода на заданный температурный режим и контроль над процессом остывания при завершении работы.

Температура в рабочей зоне отображается на 4-х разрядном цифровом индикаторе.

Режим работы оборудования отображается на светодиодном индикаторе.

Основные технические характеристики:

диапазон поддержания температуры: от +50 °С до +200 °С

дискретность задания уставки — 1 °С

погрешность контроля температуры:

в диапазоне 50 – 200 °С — ± 1 °С

в остальной части диапазона ± 2 °С

кол-во подключаемых термопарных датчиков – 2 шт.

управления нагрузкой — контактом выходного реле 220 В, 10 А

Типовые применения:

Сушильные шкафы и стерилизаторы

Другое элетктронагревательное оборудование, требующее жесткого поддержания заданной температуры (без забросов)

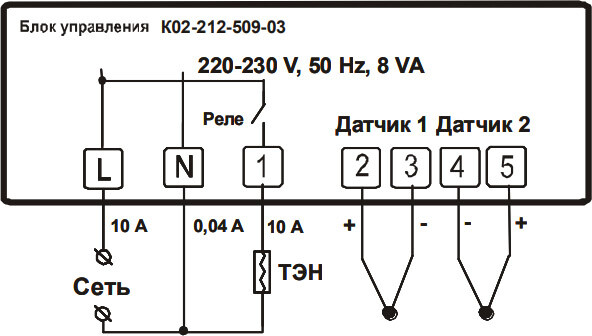

Схема подключения блока

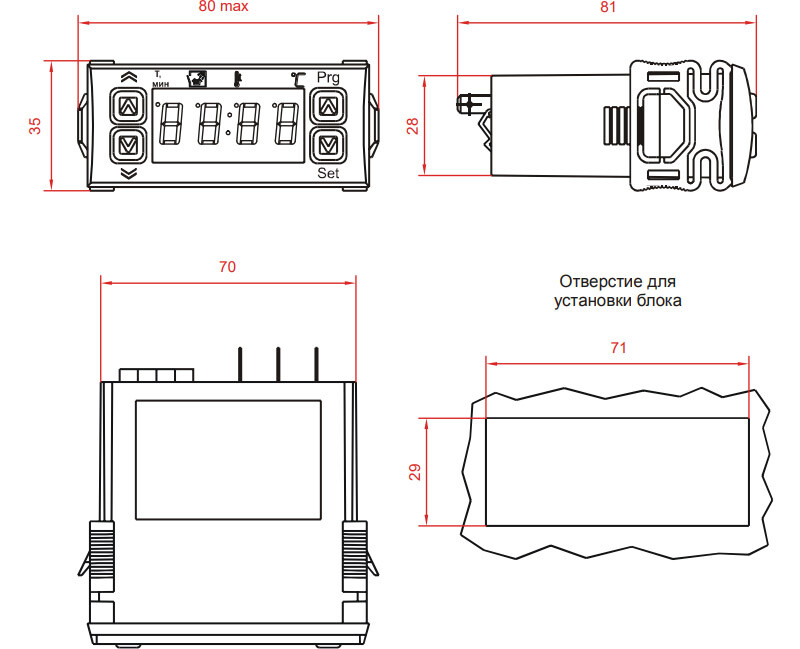

Габаритные размеры

Комплект поставки

для Блок управления К02-212-509-03

Наименование	Кол-во
Блок управления	1 шт
Датчик температуры АВЯЛ.686511.008-0.7	1 шт
Датчик температуры АВЯЛ.686511.008-1.0	1 шт
Защелки	2 шт
Паспорт	1 шт

Руководство пользователя

для Блок управления К02-212-509-03

Наименование	Формат
Руководство пользователя Перечень специально программируемых параметров блоков К02-212-509	Скачать Скачать
