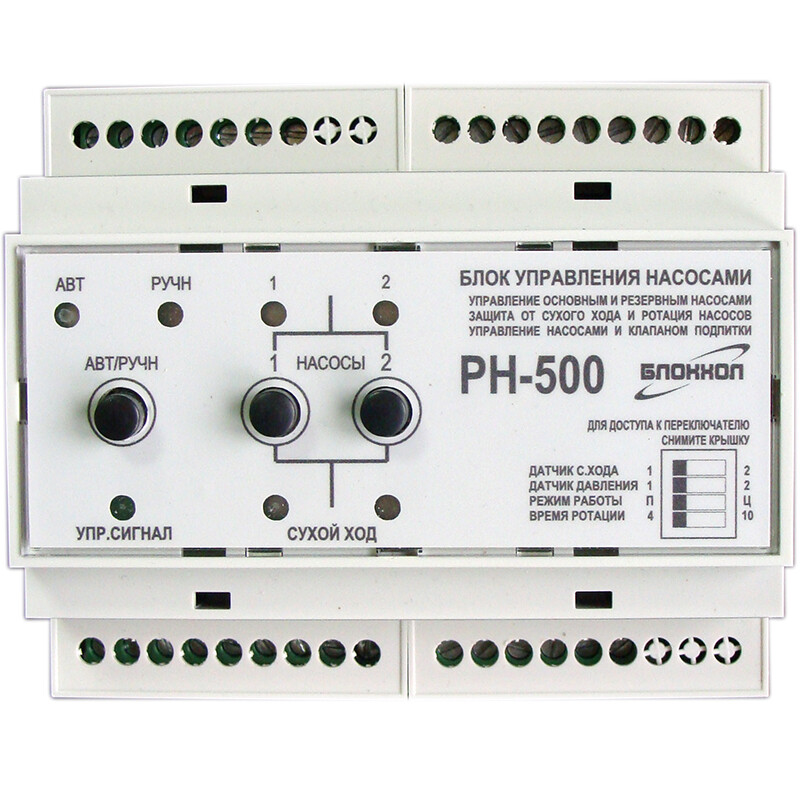

Блок управления резервируемыми насосами РН-500

Блок управления резервируемыми циркуляционными насосами РН-500 предназначен для контроля и управления насосами в системах отопления и водоснабжения.

Применение блока РН-500 при проектировании и монтаже шкафа управления котельной упрощает схему управления насосами, увеличивает ее функциональность, а также значительно упрощает монтаж самого шкафа.

Отправить заявку

Блок управления резервируемыми насосами РН-500

Техническая поддержка

Блок управления РН-500 может работать в 2-х режимах:

Циркуляции — управлять основным и резервным насосами циркуляции теплоносителя в системе отопления и горячего водоснабжения котельной

Подпитки — управлять контуром подпитки, содержащим клапан подпитки, а также основной и резервный насос

В режиме циркуляции блок выполняет следующие функции:

В данном режиме работы, при подаче разрешающего сигнала, блок включит один из насосов. В случае аварии данного насоса, блок отключит его и включит резервный. При этом на панели управления блока с помощью индикации отображается рабочий насос и насос в аварии.

Блок так же может управлять только одним насосом. В этом случае, при аварии насоса блок отключит его.

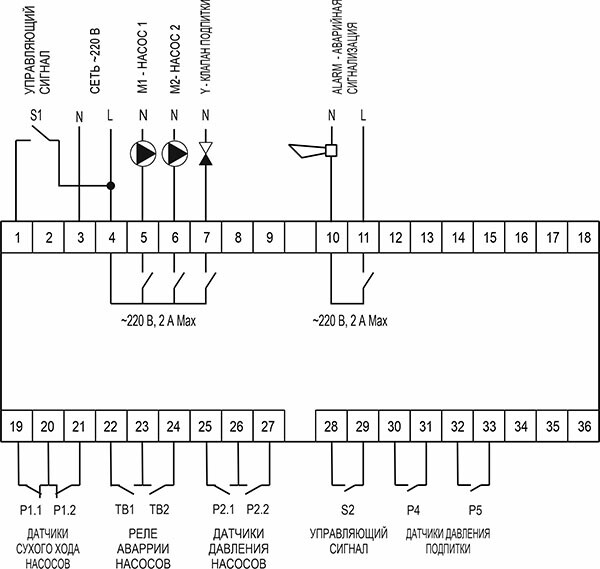

В режиме циркуляции блок контролирует датчики сухого хода на входе насосов, а также датчики давления на выходе насосов. Блок может контролировать как индивидуальный датчик сухого хода для каждого из насосов, так и один общий для 2-х насосов. Датчик давления так же может быть как индивидуальный для каждого из насосов, так и один общий.

В режиме подпитки блок выполняет следующие функции:

В данном режиме работы, при срабатывании (замыкании) датчика низкого давления, блок включит клапан подпитки, а затем, с задержкой 2 с. один из насосов. В случае аварии данного насоса, блок отключит его и включит резервный. При этом на панели управления блока с помощью индикации отображается рабочий насос и насос в аварии. Клапан подпитки будет открыт, а насос будет работать до тех пор, пока датчик низкого давления не разомкнется, а затем датчик высокого давления не замкнется. В этом случае блок сначала выключит насос, а затем клапан подпитки.

Блок так же может управлять только одним насосом подпитки. В этом случае, при аварии насоса блок выключит его, а затем выключит клапан подпитки.

В режиме подпитки блок контролирует датчики сухого хода на входе насосов, а также датчики давления на выходе насосов. Блок может контролировать как индивидуальный датчик сухого хода для каждого из насосов, так и один общий для 2-х насосов. Датчик давления так же может быть как индивидуальный для каждого из насосов, так и один общий.
