Блок управления отоплением ВС10-03

Конструктивно блок управления ВС10-03 состоит из исполнительного модуля и панели управления.

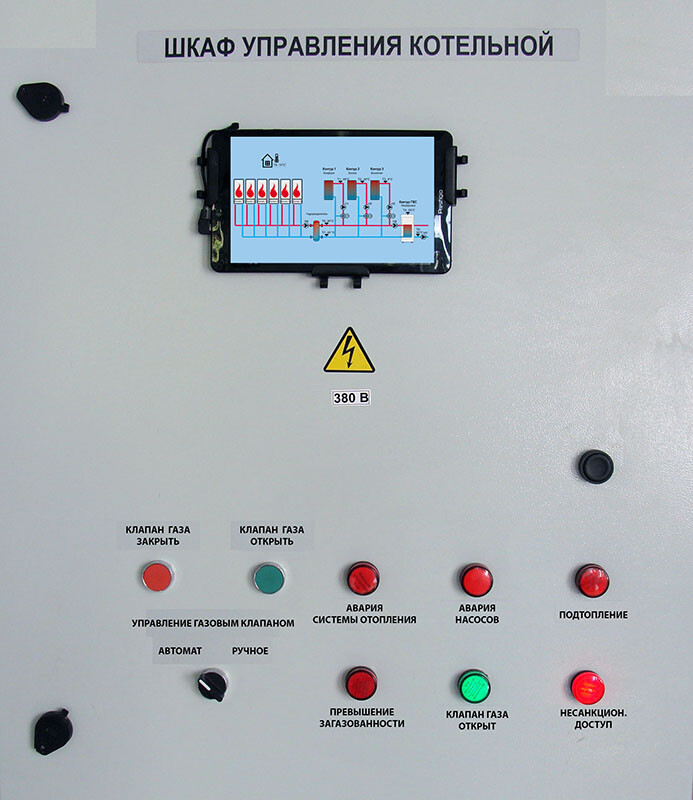

Панель управления представляет собой беспроводной планшетный компьютер. Он может крепиться на дверцу шкафа, на стенку или устанавливаться на стол диспетчера.

Расстояние от контроллера до панели управления может быть до 10 м.

Отправить заявку

Блок управления отоплением ВС10-03

Техническая поддержка

Универсальный погодозависимый блок управления подходит для любых типов котлов любых производителей

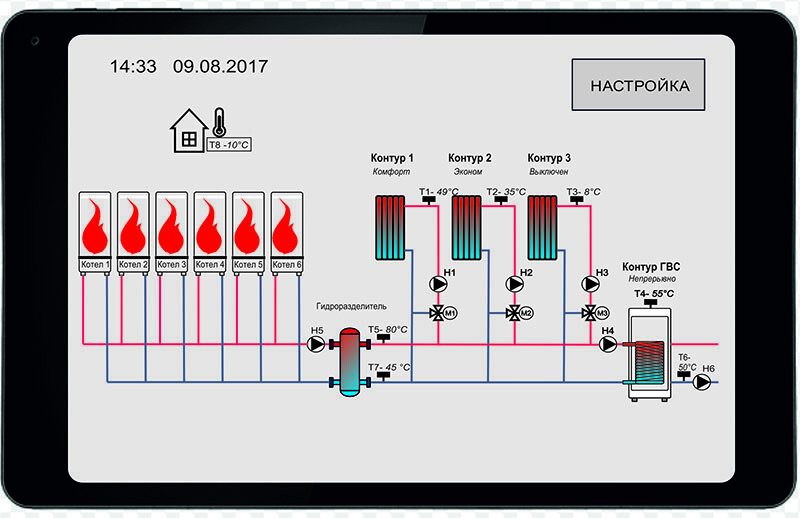

Панель управления представляет собой беспроводной планшетный компьютер. На экране отображается реальный режим работы каждого контура, циркуляционных насосов и текущие состояние всех измеряемых параметров

Простые и понятные настройки

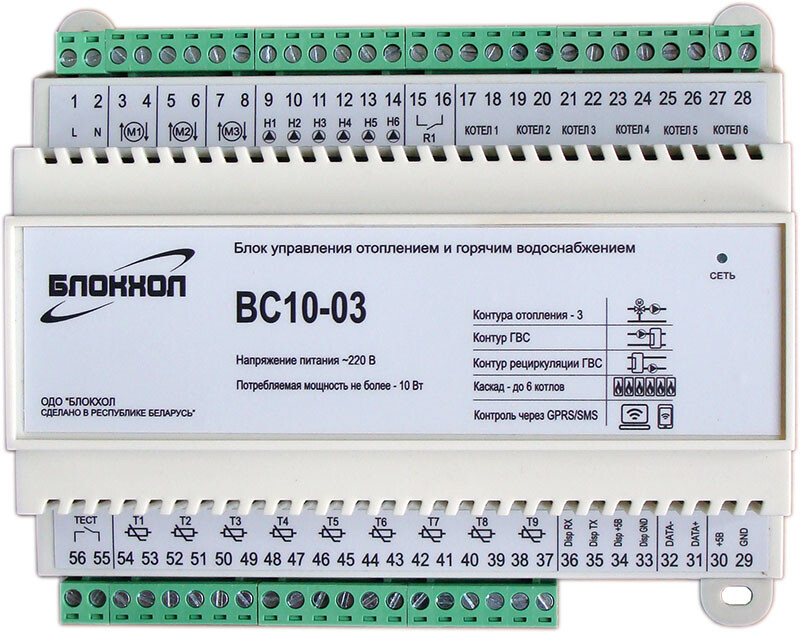

Корпус исполнительного модуля предназначен для установки в шкаф управления котельной и крепится на стандартную DIN-рейку (35 мм)

Расстояние от контроллера до панели управления может быть до 10 м

Удобное расположение разъемных клемм, позволяет быстро снять или заменить контроллер, не отключая коммутационные провода

Универсальная автоматика ВС10-03, предназначена для погодозависимого управления системой отопления содержащей:

Три контура отопления. Любой из 3-х контуров отопления может быть контуром с отопительными батареями или контуром теплого пола

Контур ГВС

Контур рециркуляции ГВС

Каскад до 6 отопительных аппаратов включительно (газовые аппараты могут быть как с одноступенчатой, так и с 2-х ступенчатой горелкой)

Погодозависимая автоматика ВС10-03 так же может применяться, только для погодозависимого управления контурами отопления и контуром ГВС с помощью трехходовых клапанов, без непосредственного воздействия на отопительные аппараты.

Контроллер обеспечивает:

Регулирование по каждому контуру отопления с учетом погодозависимости в соответствии с выбранным режимом (комфортное, экономичное) и временным графиком (суточным и недельным)

Подготовку горячей воды непрерывно, по требованию или в установленное время (в соответствии с суточным и недельным графиком)

Возможность установки приоритета ГВС

При обрыве любого из датчиков или при температуре теплоносителя в любом из контуров ниже 3°С на экране отображается сигнал аварии, срабатывает реле аварийной сигнализации и/или отправляется аварийное SMS-сообщение на заданный телефонный номер.

Возможность подключения внешнего контроллера аварийных сигналов котельной, который может контролировать до 14 дискретных датчиков (таких как проникновение, CO, пожар, закрытие газового клапана, пропадание напряжения и т.п.), 2 датчика температуры. Имеет 2 выходных программируемых реле, которые можно включать при срабатывании какого-либо из датчиков.

При установке SIM-карты в панель управления, контроллер может посылать заранее запрограммированные информационные и аварийные SMS-сообщения

Комплект поставки

для Блок управления отоплением ВС10-03

Наименование	Кол-во
Блок управления системой отопления ВС10-03	1 шт
Планшетный компьютер	1 шт

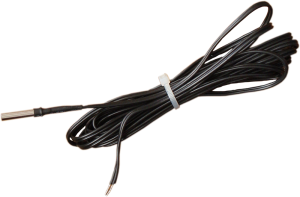

Датчик температуры теплоносителя	7 шт

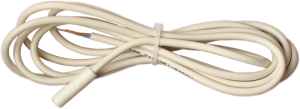

Датчик уличной температуры	1 шт
Комплект креплений для монтажа планшетного ПК на дверцу шкафа	1 комплект
Руководство по эксплуатации	1 шт
Упаковка	1 шт
