Блок управления отоплением ВС10-02DIN

Универсальный каскадный погодозависимый блок управления подходит для любых типов котлов любых производителей. Исполнение для установки в шкаф.

Позволяет управлять:

Двумя контурами отопления (смесительный клапан + насос)

Контуром ГВС (насос или смесительный клапан + насос)

Каскадом до 5 отопительных аппаратов включительно

В комплекте идут все необходимые датчики температуры и кронштейны для монтажа на монтажную панели или дин-рейку.

Отправить заявку
Блок управления отоплением ВС10-02DIN
  • Описание
  • Комплект поставки
  • Документация
Описание

Универсальный погодозависимый блок управления подходит для любых типов котлов любых производителей

Блок управления ВС10-02 DIN по функциональности является аналогом блока ВС10-02, но имеет другое конструктивное исполнение.

Простые и понятные настройки

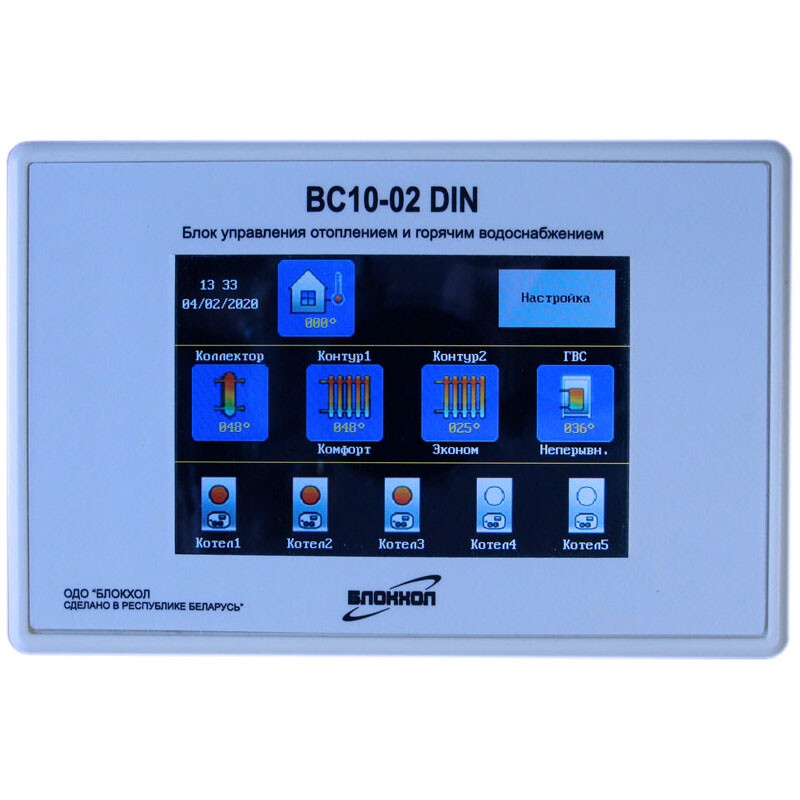

Блок состоит из исполнительного модуля и панели управления

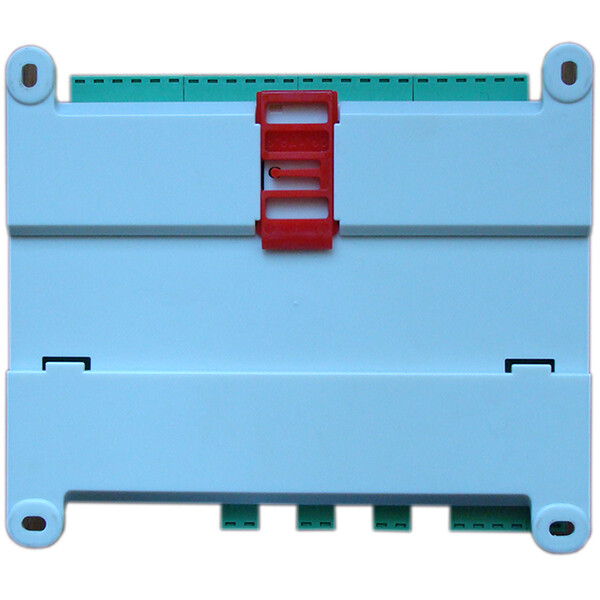

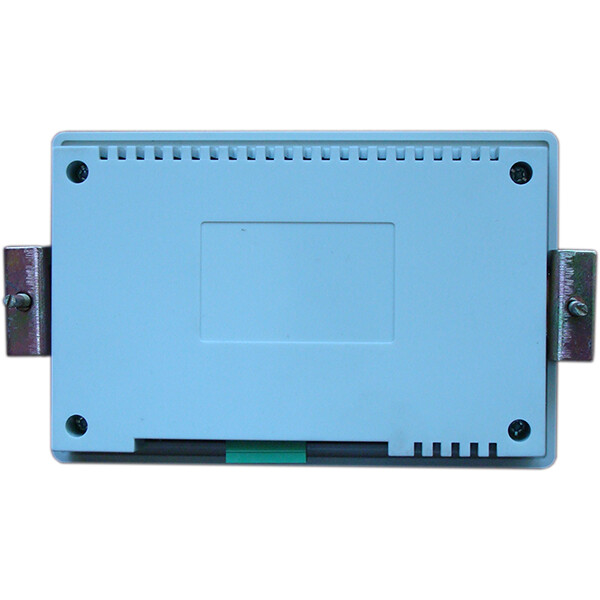

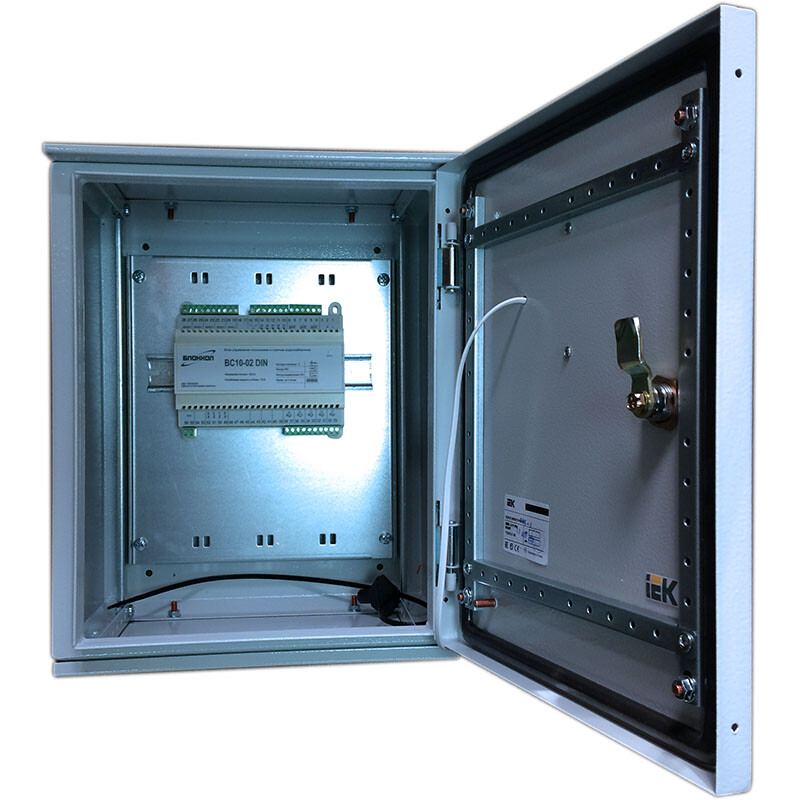

Корпус исполнительного модуля предназначен для установки в шкаф управления котельной и крепится на стандартную DIN-рейку (35 мм.), а панель управления на дверцу шкафа

Расстояние от контроллера до панели управления может быть до 10 м

Удобное расположение разъемных клемм, позволяет быстро снять или заменить контроллер, не отключая коммутационные провода

Универсальная автоматика ВС10-02DIN, предназначена для погодозависимого управления системой отопления содержащей:

Два контура отопления. Любой из 2-х контуров отопления может быть контуром с отопительными батареями или контуром теплого пола

Контур ГВС

Каскад до 5 отопительных аппаратов включительно

Автоматика ВС10-02DIN так же может применяться, только для погодозависимого управления контурами отопления и контуром ГВС с помощью трехходовых клапанов, без непосредственного воздействия на отопительные аппараты.

Контроллер имеет следующие выходы:

Регулирование по каждому контуру отопления с учетом погодозависимости в соответствии с выбранным режимом (комфортное, экономичное) и временным графиком (суточным и недельным)

Подготовку горячей воды непрерывно, по требованию или в установленное время (в соответствии с суточным и недельным графиком)

Контур ГВС может управляться как с помощью насоса и трехходового клапана, так и с помощью только насоса

Возможность установки приоритета ГВС

Автоматическое включение/отключение котлов с обеспечением их равномерной наработки

При обрыве любого из датчиков или при температуре теплоносителя в любом из контуров ниже 3°С срабатывает реле аварийной сигнализации

Аварийная индикация на экране и возможность подключить внешнее устройство аварийной сигнализации (сирена и. т.п.)

Контур отопления имеет 4 режима работы:

выключен

эконом

комфорт

график

Контур ГВС имеет 4 режима работы:

выключен

график

непрерывный

требование

Комплект поставки

Комплект поставки

для Блок управления отоплением ВС10-02DIN

Наименование
Кол-во

Контроллер управления системой отопления ВС10-02 DIN

1 шт

Датчик температуры теплоносителя

4 шт

Датчик уличной температуры

1 шт

Кабельный ввод

4 шт

Комплект креплений для монтажа на стену

1 комплект

Руководство по эксплуатации

1 шт

Упаковка

1 шт

Документация

Документация

для Блок управления отоплением ВС10-02DIN

Наименование
Формат

Руководство пользователя
