Блок управления ВК-05

Блок уровня ВК5 (ЭВАО-10 03.000) для водонагревателей ЭВАО:

ЭВАО-10

ЭВАО-15

ЭВАО-10-01

ЭВАО-15-01

Отправить заявку

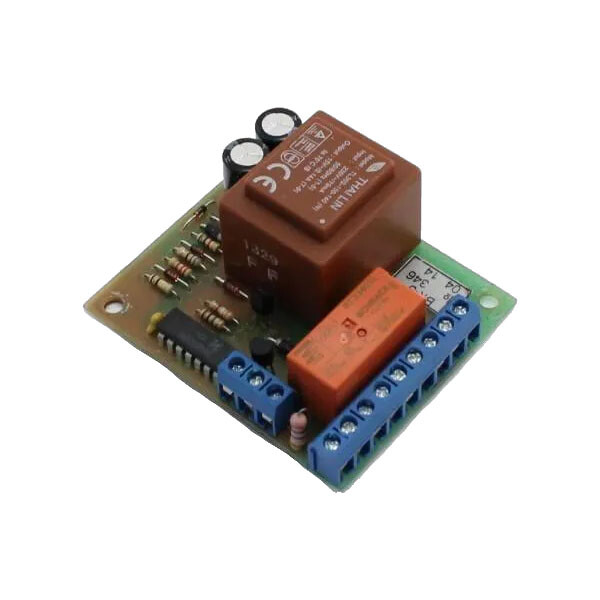

Блок управления ВК-05

Техническая поддержка

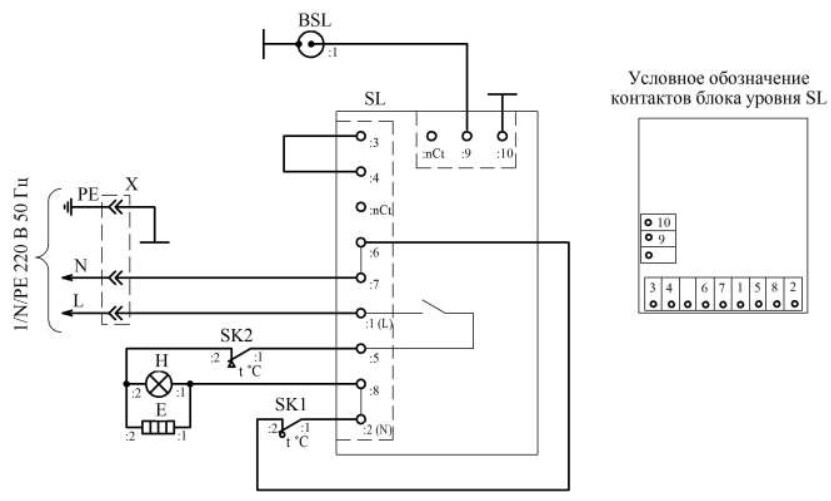

Схема подключения к водонагревателям

ЭВАО-10 и ЭВАО-15

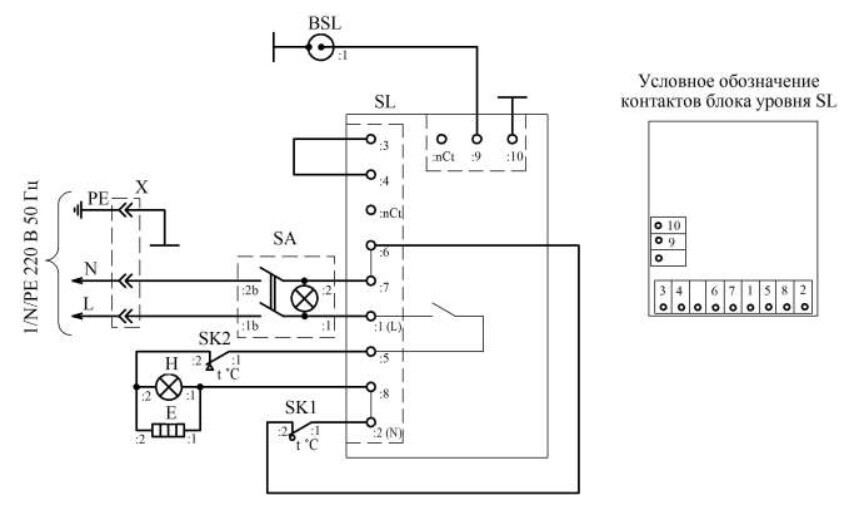

Схема подключения к водонагревателям

ЭВАО-10-01 и ЭВАО-15

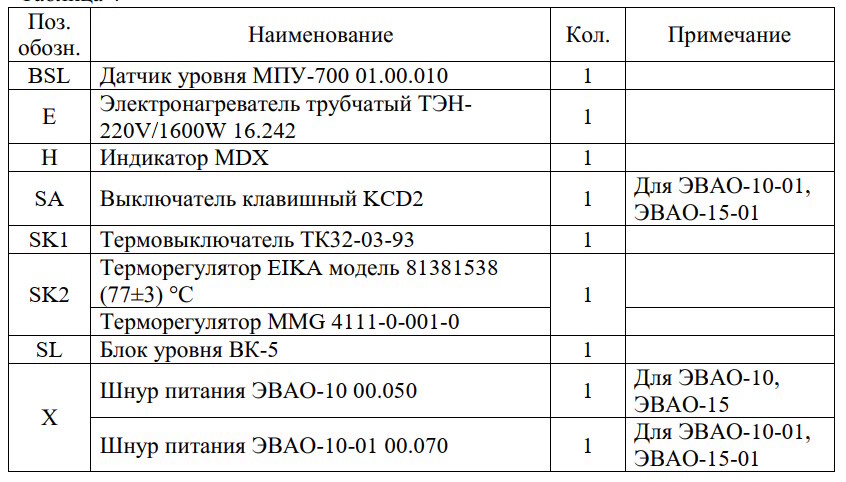

Перечень элементов схемы электрической принципиальной

Контроллер имеет следующие входы:

2 входа для подключения датчиков температуры

GSM контроллер может передавать информацию о срабатывании следующих датчиков:

датчик загазованности

датчик срабатывания газового клапана

датчик затопления

датчик температуры контура отопления

датчик проникновения

датчик пожарной сигнализации

датчик температуры помещения

любые аналогичные датчики

Контроллер имеет следующие выходы:

1 релейный выход для подключения устройства (на пример отопительного устройства) управляемого (включить/выключить) в соответствии с уставкой датчика температуры t1

1 релейный выход, замыкающийся при срабатывании хотя бы одного из 14 контролируемых датчиков

2 релейных выхода, управляемых (включать/выключить) с помощью SMS-команд

RS485 — интерфейс для подключения и удаленного управления контроллером ВС10-02DIN

Комплект поставки

для Блок управления ВК-05

Наименование	Кол-во
Блок управления ВК-05	1 шт

Документация

для Блок управления ВК-05

Наименование	Формат
Руководство пользователя	Скачать
